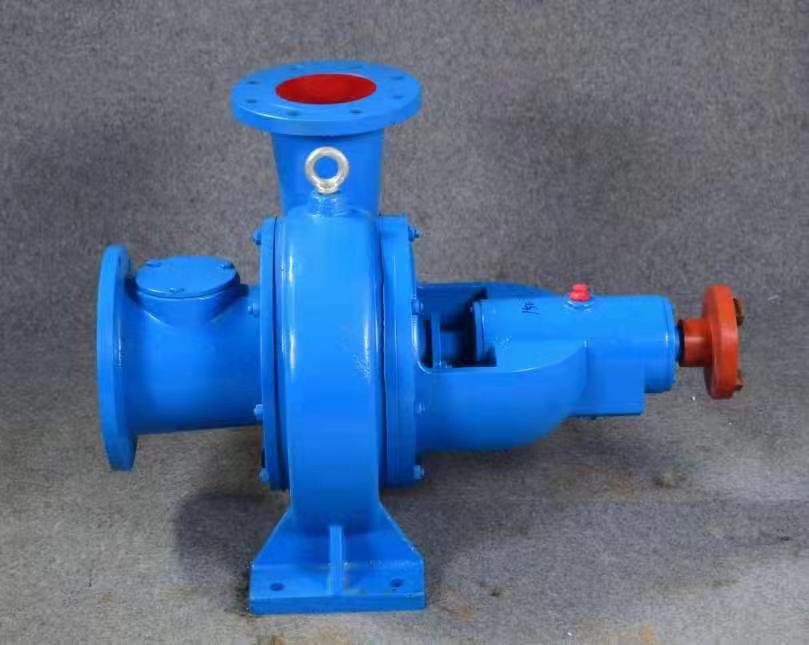

紙漿泵的結構說明:

1.紙漿泵配有控制閥。當泵或排出管出現故障或排出閥全部誤關，造成高壓和高壓沖擊時，穩壓閥會自動打開，部分或全部高壓液體被排回低壓腔，起到穩定和保護泵和管道的作用。

2.紙漿泵是臥式旋轉泵，主要由泵體、軸承、齒輪、軸承座、控制閥和密封裝置組成。

3.彈性聯軸器直接與驅動電機相連，安裝在普通鑄鐵底盤上。

4.軸承座上有填料函，起軸向密封作用。KC-300 ~ 960泵采用機械壓緊裝置，軸承采用單列向心球軸承。KCB-18.3 ~ 83.3泵由三個耐油橡膠圈和一個帶中間襯套的擋圈組成。調節壓蓋上的兩個螺母來調節密封程度，軸承為銅基粉末含油軸承。此外，紙漿泵可采用填料密封，填料可采用彈性好、高低溫、化學性質穩定、具有自潤滑性能的柔性石墨。

5.泵體、軸承座等。由灰鑄鐵制成，齒輪由碳鋼制成，或根據用戶的特殊需要由銅或不銹鋼制成。

紙漿泵的齒輪常見的有直齒、斜齒、人字齒和螺旋齒，齒形主要有漸開線和圓弧。通常小型紙漿泵多采用漸開線直齒輪，高溫紙漿泵常采用變位齒輪，輸送高粘度、高壓聚合物熔體的熔體泵多采用漸開線斜齒輪。與齒輪軸為一體，剛性和性能高于齒輪和軸制成的紙漿泵。

國外低壓紙漿泵齒輪多采用方形結構，即齒輪的齒寬等于齒頂圓直徑。而高壓場合使用的高粘度紙漿泵的輪齒寬度小于輪齒頂圓直徑，是為了減少齒輪的徑向受壓面積，減少齒輪和軸承的載荷。

紙漿泵選擇時應該考慮什么？

1.紙漿泵具有速度快、體積小、重量輕、速度好、流量大、結構簡單、輸液無脈動、性能穩定、操作簡單、維修方便等特點。

2.機械性能好，噪音低，振動小。

3.對于輸送腐蝕性介質的泵，要求對流部分采用非腐蝕性材料，如YCB圓弧紙漿泵。對于輸送含有固體顆粒的介質或含固體顆粒較多的介質的泵，要求對流部分采用抗磨材料，必要時用干凈的液體沖洗軸封。

4.需要滿足介質特性的要求。對于輸送易燃、易爆或貴重介質的泵，需要軸封或無泄漏泵，如磁力泵、隔膜泵和屏蔽泵。

5.使所選泵的類型和性能滿足流量、揚程、壓力、溫度、汽蝕流量、吸入范圍等工藝參數的要求。

6.經濟上要綜合考慮設備成本、運行成本、維護成本、管理成本等總成本。

紙漿泵的齒輪常見的有直齒、斜齒、人字齒和螺旋齒，齒形主要有漸開線和圓弧。通常小型紙漿泵多采用漸開線直齒輪，高溫紙漿泵常采用變位齒輪，輸送高粘度、高壓聚合物熔體的熔體泵多采用漸開線斜齒輪。與齒輪軸為一體，剛性和性能均高于齒輪和軸制造的紙漿泵。國外低壓紙漿泵齒輪多采用方形結構，即齒輪的齒寬等于齒頂圓直徑。而高壓場合使用的高粘度紙漿泵的輪齒寬度小于輪齒頂圓直徑，是為了減少齒輪的徑向受壓面積，減少齒輪和軸承的載荷。

紙漿泵的四個結構:

1.彈性聯軸器直接與驅動電機相連，安裝在普通鑄鐵底盤上。

2.泵體、軸承座等。由灰鑄鐵制成，齒輪由碳鋼制成，或根據用戶的特殊需要由銅或不銹鋼制成。

3.紙漿泵配有控制閥。當泵或排出管出現故障或誤關閉所有排出閥，造成高壓和高壓沖擊時，穩壓閥會自動打開，部分或全部高壓液體被排回低壓腔，起到穩定和保護泵和管道的作用。

4.紙漿泵是臥式旋轉泵，主要由泵體、軸承、齒輪、軸承座、控制閥和密封裝置組成。

5.軸承座上有填料函，起軸向密封作用。KC-300 ~ 960泵采用機械壓緊裝置，軸承采用單列向心球軸承。
