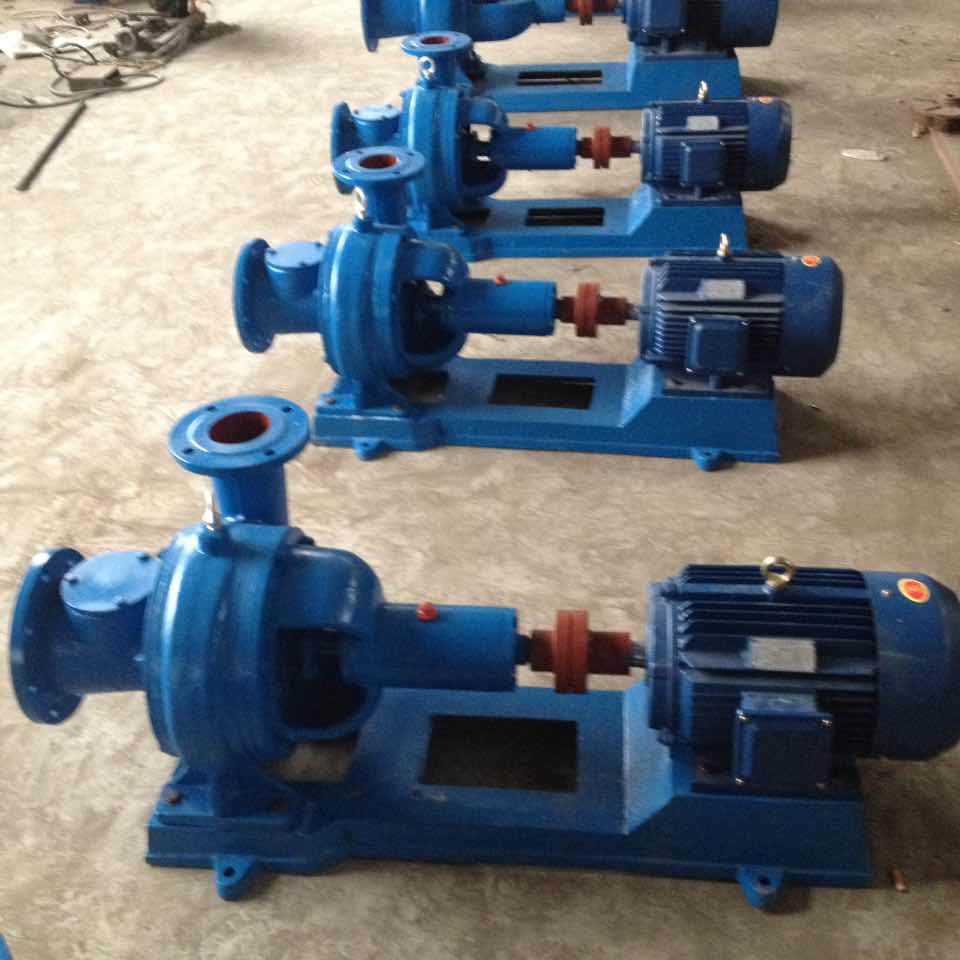

軸面投影圖常簡稱軸面圖，是將紙漿泵葉輪流道用圓柱投影法投影到經過旋轉軸的平面上。葉片的軸面投影就是將葉片堅持徑向尺寸不變，旋轉后貼在軸面上。實踐上，葉片進、出口邊的軸面投影和蓋板與軸面的交線就組成了整個葉片的軸面投影。至于葉片的彎曲狀況，要借助平面投影圖來表示出來。

    平面投影圖常簡稱平面圖，是將流道投影于垂直軸線的平面上。在該投影面上，反映徑向和圓周方位的外形。葉輪的平面投影圖能夠看作是取下前蓋板后，從葉輪吸人口沿軸線看到的結果。

    與葉輪番道幾何外形直接相關的尺寸包括:葉輪的進口直徑Do，葉片進、出口直徑D,, D2，葉片進、出口寬度bi , b2，葉片進、出口安放角月、風，葉片數z和節距to

    為了進一步剖析液體在葉輪中的活動，我們可采用把整體化為部分的辦法，即把葉輪內的活動分層。假定每層間的液體互不摻雜，當分的層數很多時，便得到微元流層。此流層契合流面的性質—其上恣意一點的速度均與之相切，故流層就是流面。顯然，葉輪前、后蓋板的內旋轉面都是邊境流面。從前蓋板到后蓋板，還可分出恣意多個相似的流面。這樣，研討葉輪內的活動就能夠簡化為研討幾個不同流面上活動的問題。幾個流面上的活動可能完整不同，但研討辦法是相同的。
